k8凱發 MP7800B 交換機
k8凱發有兩個多協議 SAN 擴展交換機。這兩種型號為 MP7800B 和 MP7840B。
k8凱發有兩個多協議 SAN 擴展交換機。這兩種型號為 MP7800B 和 MP7840B。
l MP7800B

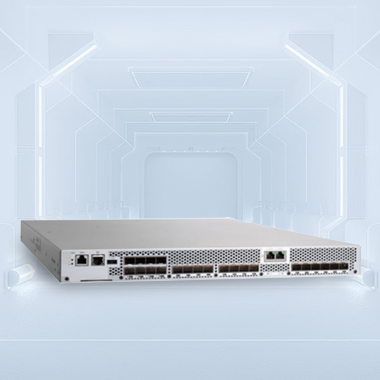

MP7800B — 此型號是一款遠程擴展交換機，有助于提供非常快速、可靠和具有成本效益的網絡基礎架構，用于遠程數據復制、備份和遷移。MP7800B 利用光纖通道和先進的 FCIP 技術提供靈活且可擴展的平臺，能夠比以往更快、更遠地移動更多數據。該交換機具有多達 16個8Gb/s 的光纖通道端口和6個1Gb以太網 (GbE)端口，可在廣域網 (WAN) 鏈路上盡可能提高應用程序性能。它支持各種體系結構和部署模式，以滿足當前和未來的 SAN 擴展要求。提供一系列可選的高級擴展、FICON 和 SAN 結構服務，可滿足非常具有挑戰性的擴展和存儲網絡要求。
l MP7840B
MP7840B — 這款 SAN 擴展交換機集光纖通道 (FC) 交換、路由功能和基于 IP 廣域網(WAN) 的強大硬件輔助 IP 光纖通道(FCIP) 流量轉發功能于一身。MP7840B 是 MP7800B FCIP交換機的下一代。MP7840B 是 MP7800B 的更高帶寬版本。2U MP7840B 具有 24 個 16 Gb/s 的光纖通道端口，以及用于 FCIP 的 16 個 1/10GbE 端口和 2 個 40GbE 端口?；緳C箱完全填充了24 個 16 Gb/s 的短波光纖通道 SFP。默認情況下，1/10GbE 和 40GbE 端口不會填充 SFP。根據所選擇的光纖類型和 WAN 連接，MP7840B 可以實現多達 10 個邏輯 FCIP 通道，且每個通道的通道帶寬高達 20 Gbps， 整個交換機可以擴展至高達 40 Gbps 的WAN/FCIP 帶寬。
系統體系結構 | ||
功能 | MP7800B | MP7840B |
光纖通道端口 | 16 個端口，通用（E、F、M、Ex 和FL） | 24 個光纖通道端口 |
FCIP 端口 | 6 個端口，1GbE (VE) | 18 個端口；16 個 1/10GbE，2 個 40GbE |
光纖通道性能 | 2.125 Gbps 線速，全雙工 4.25 Gbps 線速，全雙工 8.5 Gbps 線速，全雙工 自動感知 2 Gbps、4 Gbps 和 8 Gbps 端口速度；可選擇編程為固定端口速率2 Gbps、4 Gbps 和 8 Gbps 端口速率匹配 | 自動感知 4 Gbps、8 Gbps 和 16 Gbps 端口速度 |
FCIP 性能 | 1 Gbps 線速 | 多達 10 個邏輯 FCIP 通道，且每個通道的通道帶寬高達 20 Gbps，整個交換機可以擴展至高達 40 Gbps 的WAN/FCIP 帶寬。 |
ISL 中繼 | 每個 ISL 中繼多達 8 個 8 Gbps 的端口，每個 ISL 中繼的速度高達 64 Gbps在交換機中可以配置的中繼組數沒有限制 | 每個 ISL 中繼多達 8 個 16 Gbps 的端口，每個 ISL 中繼的速度高達 128 Gbps。 |
結構延遲 | 700 ns 且無爭用，8 Gbps 的直通路由最大 MTU 大小帶有 FCIP 的 1500 字節以太網數據包 | 700 ns 且無爭用，16 Gbps 的直通路由 |
服務級別 | 2 級、3 級、F 級（交換機間幀） | 2 級、3 級、F 級（交換機間幀） |
端口類型 | FL_Port、F_Port、E_Port、Ex_Port、M_Port（鏡像端口）和基于交換機類型的自發現 (U_Port) 對于 FCIP，VE_Port（虛擬E_Port） | F_Port、E_Port、EX_Port、(FCR E_Port)、D_Port（診斷端口）、M_Port（鏡像端口）和基于交換機類型的自發現(U_Port)。VE_Port（FCIP 和虛擬 E_Port） |
數據流量類型 | 支持單播和多播（255 個組）的結構交換機 | 支持單播和多播（255 個組）的結構交換機 |
USB | 一個 USB 端口，用于系統日志文件下載或固件升級 | 一個 USB 端口，用于系統日志文件下載或固件升級 |
介質類型 | 光纖通道：熱插拔小型可插拔組件 (SFP) 和 SFP+，LC 連接器； 短波激光 (SWL) 和長波激光 (LWL)；距離取決于光纖纜線和端口速 度 ； 支 持 SFP+（2 、 4 和 8 Gbps） 和 SFP（1 、 2 和 4 Gbps）光纖收發器1GbE：熱插拔光纖 SFP、短波激光 (SWL) 和長波激光 (LWL)； GbE 銅纜 SFP；內置 RJ-45 銅纜（兩個 GbE 端口）；距離取決于光纖或銅纜以及端口速度 | 光纖通道：熱插拔小型 STCT 和 SFP+、短波激光(SWL)、長波激光 (LWL) 和超長波激光 (ELWL) 收發器（可用波長選項因 8 Gbps 和 16 Gbps SFP 而異） 以太網：熱插拔小型 (SFP) 和 SFP+、短波激光(SRWL)、長波激光 (LRWL)、超長波激光 (ELWL)， 1GbE 的銅纜以及 1GbE、10GbE 和 40GbE 的光纖 |
結構服務 | 高級分區、動態路徑選擇 (DPS)、FDMI、增強組管理 (EGM)、幀重定向、注冊狀態更改通知 (RSCN)、可靠提交服務 (RCS) 和簡易名稱服務器 (SNS)；可選的結構服務包括高級性能監視、結構監視、集成路由和 ISL 中繼 | 簡易名稱服務器 (SNS)；注冊狀態更改通知(RSCN)、NTP、RADIUS、RCS（可靠提交服務）、動態路徑選擇 (DPS)、基于交換的路由、基于設備的路由、基于端口的路由、無損、Brocade 高級分區、Web 工具、帶QoS 的自適應網絡、擴展結構、ISL 中繼、Fabric Vision 技術和高級擴展。可選的結構服務包括：集成路由 (FCR) |
許可選項 | 可以通過許可證密鑰啟用以下可選擴展功能： 高級擴展：啟用 FCIP 中繼和自適應速率限制 自適應網絡 激活光纖通道和 FCIP QoS功能 MP-7800B 升級許可證：啟用所有端口、其他 FCIP 通道和磁帶讀取/寫入流水線 以下選項適用于帶有升級許可證的MP7800B 16/6 擴展交換機或 MP7800B 4/2 擴展交換機： FICON Management Server：控制單元端口 (CUP) 支持在大型機環境中對交換機進行主機控制 | 可以通過許可證密鑰啟用以下可選擴展功能： MP-7840B 集成路由許可證 — 激活光纖通道路由 (FCR) 功能。 MP-7840B WAN 升級許可證 1 — 將 MP- 7840B 基本 FCIP 帶寬從 5 Gb/s 升級到 10 Gb/s。 MP-7840B WAN 升級許可證 2 — 將 MP-7840B 升級到高達 40 Gb/s 的 FCIP WAN 帶寬。在安裝 MP7840B-WU2 型號之前， 必須先安裝 MP-7840B-WU1 型號。 |
光纖通道聚合帶寬 | 128 Gbps：16 個端口，每個端口 8 Gbps（數據速率） | 384 Gb/s |
FCIP 聚合帶寬 | 6 Gbps：6 個端口，每個端口 1 Gbps（數據速率） | 40 Gb/s |
連接管理 | ||
功能 | MP7800B | MP7840B |
支持的管理軟件 | SSH v2、HTTP/HTTPS、SNMP v1/v3、Telnet；SNMP（FE MIB 、FC 管 理 MIB）；Web 工 具 ；SMI- S、RADIUS、LDAP | SSH v2、HTTP/HTTPS、SNMP v1/v3、Telnet；SNMP（FE MIB 、 FC 管 理MIB）；Web 工 具 ；命令行界面 (CLI)；SMI-S、RADIUS、LDAP |
安全性 | DH-CHAP（交換機和終端設備之間）、HTTPS、IPsec、IP 篩選、LDAP、端口綁定、RADIUS、基于角色的訪問控制 (RBAC)、安全拷貝 (SCP)、安全 RPC、SSH v2、SSL、交換機綁定、受信任交換機 | ISL 上的 AES-GCM-256 加密、虛擬 ISL 上的 AES-GCM-256IPsec 加密 (VE_Port)、DH_CHAP（交換機和終端設備之間）、FCAP 交換機身份驗證；符合 FIPS 140-2 L2 標準、HTTPS、IP 篩選、使用 IPv6 的 LDAP、OpenLDAP、端口綁定、RADIUS、TACACS+、用戶定義的基于角色的訪問控制(RBAC)、安全拷貝 (SCP)、安全 RPC、SFTP、SSH v2、SSL、交換機綁定、受信任交換機 |
管理訪問 | 10/100/1000 以太網 (RJ-45)、光纖通道帶內端口；串行端口 (RJ-45) 和一個 USB 端口 | 10/100/1000 以太網 (RJ-45)、光纖通道帶內端口；串行端口(RJ-45) 和一個 USB 端口 |
物理規格 | ||
功能 | MP7800B | MP7840B |
存儲模塊 | 存儲模塊后-前氣流；1U，19 英寸符合 EIA 標準，后部電源 | 由后到前氣流；2U，19 英寸 符合 EIA 標準，后部電源 |
大小 | 寬度：43.2 厘米（17.0 英寸） 高度：4.5 厘米（1.8 英寸） 深度：64.1 厘米（25.2 英寸） | 寬度：44 厘米（17.3 英寸） 高度：8.6 厘米（3.2 英寸） 深度：60.9 厘米（24.01 英寸） |
系統重量 | 10.9 千克（24.0 磅），帶兩個電源設備，無 SFP | 19 千克（42.0 磅），帶兩個電源設備，無 SFP |
溫度 | 工作時：0° C 到 40° C（32° F 到104° F） 非工作時：-25° C 到 70° C（-13° F 到 158° F） | 工作時：0°C 到 40°C（32°F 到 104°F） 非工作時：-25°C 到 70°C（-13°F 到158°F） |
